U形圈主要用做液壓缸中的活塞桿密封件，聚氨酯橡膠的 U—形圈是經過考驗的元件，由于其良好的機械性能，用在標準缸結構中，特別用于惡劣工作條件下的工程機械液壓缸。U形圈是一種作為單作用、單唇、緊湊型 密封件來使用的。這種密封件可用一種簡單的方法來安裝，并通過密封件外徑上的過盈配合使其定位，形成靜態密封。它有一個非對稱的密封唇，且內唇較短。這種結構形式的 U 形圈比 RU2 系列更容易吸收活塞桿的震動和彎曲變形。在沒有壓力時，它的摩擦力比雙唇 U 形圈的要小的多。

U形圈作用機理

U形圈的密封效果來自密封體內在的預載荷和安裝時密封唇的壓縮。在工作狀態下，系統壓力作用在U形圈上。增加了U形圈與活塞桿的徑向接觸應力。在低速時，由于在密封間隙中沒有形成充分的潤滑油膜以及密封件的材料特性，U 形圈可能會產生爬行現象，這種情況符合相關文獻中所描述的 stribeck 曲線。

U形圈優點 :

1.對壓力變化適應能力強,不受大載荷和活塞桿彎曲變形的影響

抗間隙擠出性好

2.與雙唇品種相比，低壓范圍時的摩擦小

U形圈技術數據 :

工作壓力：40MPa

速 度： 達 0.5m/s

溫 度： 在礦物油中使用

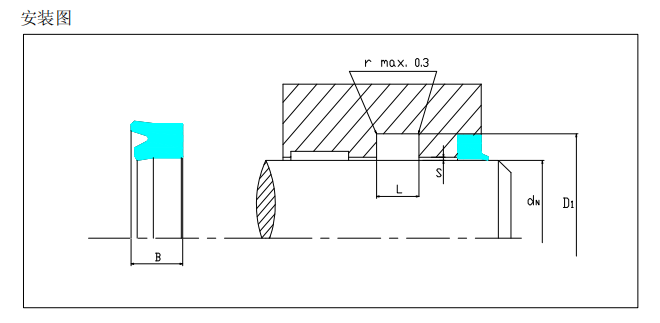

密封間隙活塞桿與密封裝置之間的徑向間隙與工作壓力和活塞桿直徑有關。
