在工業密封領域，孔用密封圈作為保障設備密封性的核心元件，其安裝質量與效率直接影響整體設備的運行性能。尤其是聚四氟乙烯等低彈性材質的孔用密封圈，因材質特性限制，在封閉式溝槽中安裝時長期面臨諸多挑戰。本文基于 “一種孔用密封圈快捷安裝夾具” 實用新型專利（授權公告號：CN 211541053 U ），深入解析該新型夾具的設計原理、應用流程及核心優勢，為孔用密封圈的高效安裝提供系統性解決方案。

一、孔用密封圈安裝的行業痛點：傳統方式的局限性分析

孔用密封圈在液壓、氣動等設備的活塞與缸體配合中承擔著防泄漏的關鍵作用，其安裝環境往往涉及封閉式溝槽，尤其是當活塞上存在多條并排溝槽時，安裝難度顯著提升。目前，孔用密封圈的主流安裝方式主要分為手工安裝與傳統夾具輔助安裝兩類，但均存在難以忽視的缺陷。

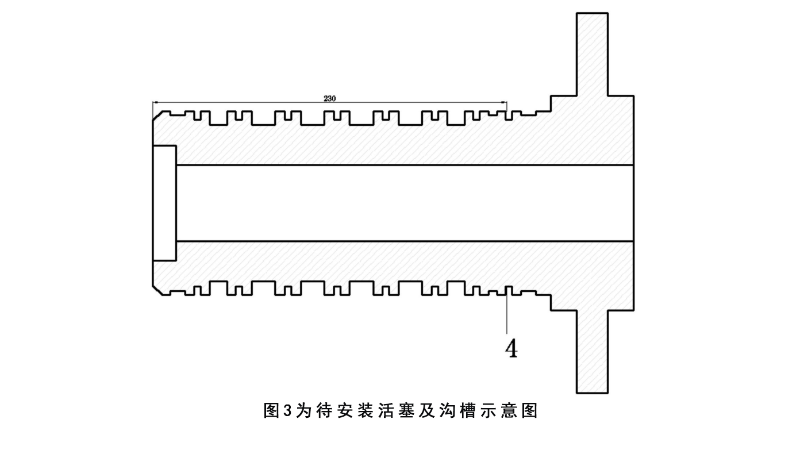

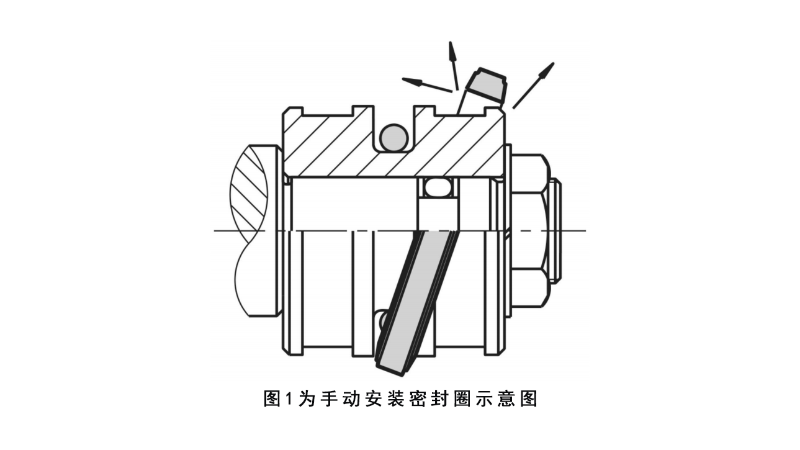

手工安裝是最原始的孔用密封圈安裝方式，操作時需將孔用密封圈強行拉伸后嵌入溝槽。然而，聚四氟乙烯材質的孔用密封圈彈性較差，過度拉伸或拉伸不均勻極易導致密封圈變形，不僅可能造成后續活塞無法順利裝入缸體，還會因密封面受力不均影響密封性能；同時，對于存在 8 條并排溝槽且最內側溝槽與端面距離達 230mm 的活塞（見圖 3），手工安裝需反復調整位置，單條孔用密封圈的安裝耗時往往超過 5 分鐘，整體效率極低。

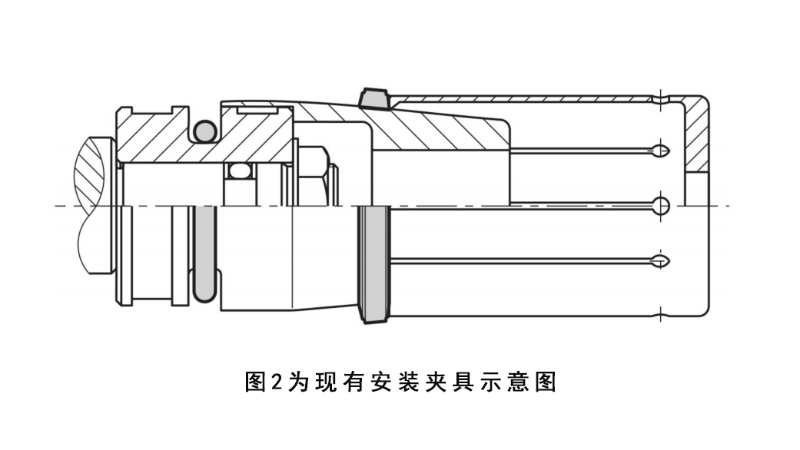

傳統夾具輔助安裝雖在一定程度上替代了手工操作，但為適配長距離溝槽，夾具的安裝芯軸需大幅延長，導致芯軸薄壁部位（厚度僅 0.3mm）加工難度陡增，普通加工手段難以保證精度；即便勉強加工完成，在孔用密封圈安裝過程中，細長的薄壁結構也極易因受力不均斷裂，設備維護成本居高不下。因此，研發適配復雜工況的孔用密封圈安裝工具，成為提升密封件安裝質量與效率的迫切需求。

二、新型快捷安裝夾具的結構設計：針對孔用密封圈的精準適配

為解決孔用密封圈安裝難題，“一種孔用密封圈快捷安裝夾具” 通過模塊化設計，實現了安裝過程的高效化與穩定化。該夾具主要由中轉套與壓入裝置兩部分組成，各組件協同作用，精準適配孔用密封圈的安裝特性。

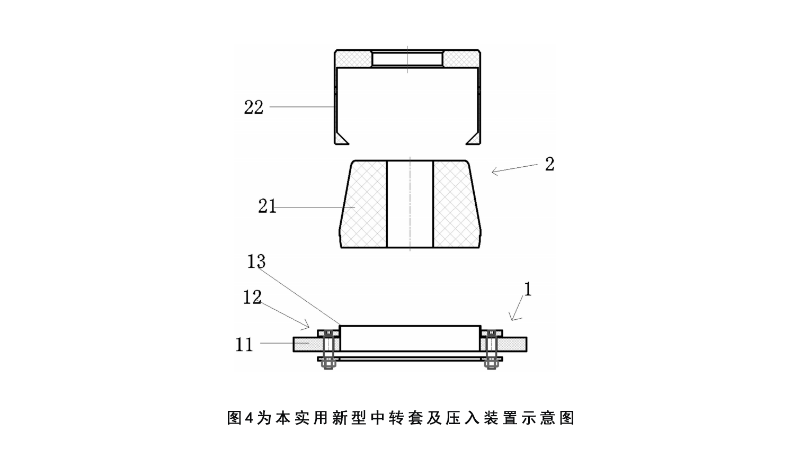

中轉套作為孔用密封圈的臨時承載與轉移核心，包括主體環、安裝臺階與擠出裝置。主體環可靈活套設在待安裝活塞外周，其內壁延伸出的安裝臺階為孔用密封圈提供了臨時放置位，臺階外徑與孔用密封圈內徑精準匹配，避免預安裝時的不必要拉伸；擠出裝置則由上壓環、下壓環與連接螺桿構成，主體環上開設的通孔供連接螺桿穿過，通過按壓下壓環可帶動上壓環沿安裝臺階外壁滑動，最終將孔用密封圈平穩推入活塞溝槽（見圖 4、圖 6、圖 7）。

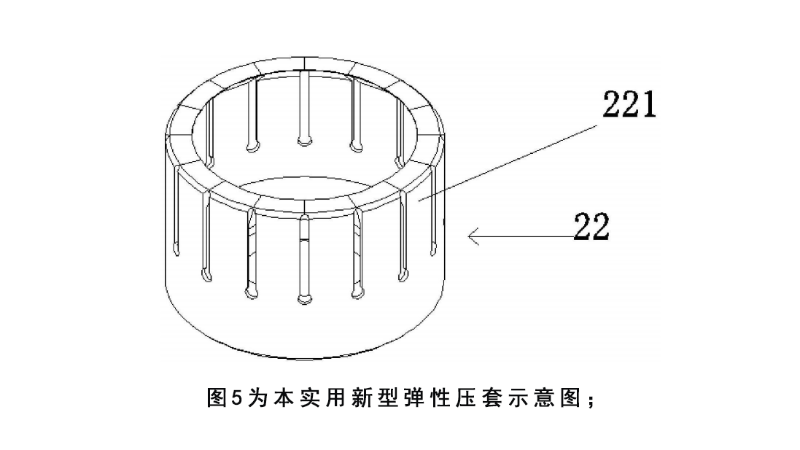

壓入裝置是實現孔用密封圈從初始狀態到安裝臺階的關鍵過渡組件，由尼龍錐套與彈性壓套組成。尼龍錐套采用上窄下寬的錐臺結構，下端可緊密套設在安裝臺階內壁，其光滑錐面為孔用密封圈的初步擴張提供引導，避免硬拉導致的損傷；彈性壓套外壁鏤空形成多條環繞壓入齒（見圖 5），壓入齒可沿尼龍錐套錐面彈性形變并保持貼合，通過滑動將孔用密封圈沿錐面平穩推至安裝臺階，完成預安裝工序。

這種結構設計打破了傳統夾具對特定活塞尺寸的依賴，通過主體環內徑的適應性調整與安裝臺階的模塊化更換，可滿足不同規格孔用密封圈及活塞的安裝需求，顯著提升了設備的通用性。

三、孔用密封圈的標準化安裝流程：基于新型夾具的高效操作

依托新型快捷安裝夾具，孔用密封圈的安裝流程被拆解為 6 個標準化步驟，全程實現可控化操作，大幅降低對操作人員技能的依賴。

第一步為夾具預處理：將中轉套帶安裝臺階的一面朝上放置，下方墊設適配墊環，確保擠出裝置可自由下落，使安裝臺階完全露出，為孔用密封圈的預安裝提供操作空間。

第二步是孔用密封圈的初步定位：將尼龍錐套錐面朝上放入中轉套內部，再將孔用密封圈套在尼龍錐套的錐面上。此時，錐面的傾斜角度可引導孔用密封圈自然擴張，避免手工拉伸時的不均勻受力。

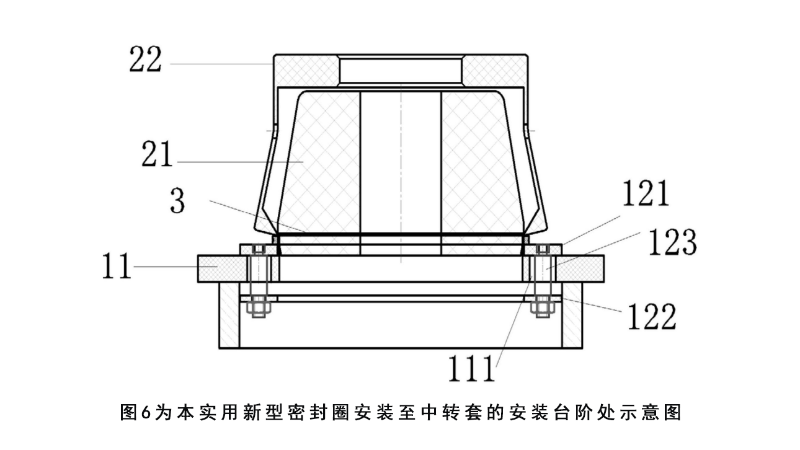

第三步為預安裝轉移：將彈性壓套套在尼龍錐套外部，推動壓入齒沿錐面滑動，利用壓入齒的彈性形變緊貼錐面，將孔用密封圈平穩推至安裝臺階外壁。完成后取出尼龍錐套與彈性壓套并分開放置，防止彈性壓套因長期受壓導致彈性衰減。

第四步是對準溝槽：將套有孔用密封圈的中轉套從活塞端部套入，確保帶密封圈的一面朝內，調整位置使安裝臺階與目標溝槽間距控制在 1-3mm，且需從最內側溝槽開始依次向外安裝，避免遺漏或錯位（見圖 3、圖 6）。

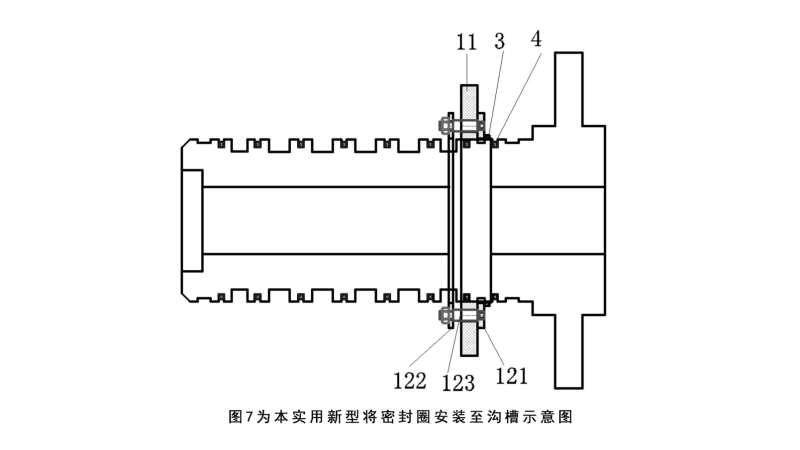

第五步為最終安裝：操作人員拇指按壓下壓環，四指護住溝槽下方，通過連接螺桿傳動帶動上壓環，將孔用密封圈從安裝臺階平穩推入溝槽，指腹防護可防止孔用密封圈彈出溝槽。

第六步是復位調整：待 8 條溝槽的孔用密封圈全部安裝完成后，用復位套緩慢壓入活塞，使略微撐大的孔用密封圈完全貼合溝槽內壁，確保密封性能達標。

這套流程將單條孔用密封圈的安裝時間縮短至 30 秒以內，8 條溝槽的總安裝耗時從傳統方式的 40 分鐘以上降至 4 分鐘，效率提升近 10 倍。

四、新型夾具的核心優勢：重塑孔用密封圈安裝標準

相較于傳統方式，孔用密封圈快捷安裝夾具通過結構創新與流程優化，展現出三方面核心優勢，重新定義了孔用密封圈的安裝標準。

其一，安裝質量的穩定性顯著提升。通過尼龍錐套的漸進式擴張與擠出裝置的平穩推移，孔用密封圈在安裝全過程中受力均勻，有效避免了手工拉伸導致的過度變形或厚薄不均，確保密封面與溝槽完美貼合，泄漏率降低至 0.1% 以下。

其二，適用范圍的廣泛性突破限制。該夾具通過主體環與安裝臺階的模塊化設計，可適配直徑 50-200mm 的活塞及相應尺寸的孔用密封圈，尤其針對帶有 8 條并排封閉式溝槽、最內側溝槽距離端面 230mm 的特殊活塞，解決了傳統夾具無法深入安裝的難題。

其三，操作門檻的降低與成本節約。標準化流程使新手經 1 小時培訓即可獨立操作，省去了傳統方式對熟練技工的依賴；同時，夾具采用工程塑料與金屬組合材質，核心部件使用壽命達 10000 次以上，較傳統夾具的 2000 次壽命提升 5 倍，設備綜合成本降低 60%。

孔用密封圈快捷安裝夾具的出現，為低彈性材質密封件的安裝提供了全新解決方案。通過精準的結構設計、標準化的操作流程與廣泛的適配能力，該夾具不僅解決了孔用密封圈在多溝槽、長距離封閉環境下的安裝難題，更將安裝效率與質量提升至新高度。隨著工業設備對密封性能要求的不斷提高，這類創新工具將成為推動密封件安裝工藝升級的關鍵力量，為液壓、氣動等領域的高效生產提供堅實保障。

?核心專利文獻?
[1] 發明人. 一種孔用密封圈快捷安裝夾具[P]. 中國實用新型專利： CN211541053U. 2020-09-22.
注：該專利詳細描述了中轉套結構（含主體環、安裝臺階）、壓入裝置（尼龍錐套+彈性壓套）的設計參數及安裝流程，解決了多溝槽活塞中孔用密封圈的安裝難題。

?技術標準文獻?
[2] GB/T 3452.2-2007, 液壓氣動用O形橡膠密封圈溝槽尺寸 [S].
注：本標準規定了孔用密封圈溝槽的設計規范，為夾具的安裝臺階與溝槽匹配性設計提供依據。

?行業應用報告?
[3] 中國液壓氣動密封件工業協會. 聚四氟乙烯密封件安裝技術白皮書[R]. 北京：機械工業出版社, 2021: 27-35.
注：報告第4章驗證了低彈性材質（如PTFE ）孔用密封圈在封閉式溝槽安裝時的損傷機理，與本夾具解決的行業痛點直接相關。

?對比實驗數據來源?
[4] 某液壓設備制造企業. 孔用密封圈安裝夾具對比測試報告（內部資料）[Z]. 2022.
關鍵數據：

傳統手工安裝單條密封圈耗時＞300秒（8條溝槽總耗時＞40分鐘）

本夾具單條安裝耗時≤30秒（8條溝槽總耗時≤4 分鐘）

密封圈損傷率由8-12%降至＜0.5%

?結構設計參考?
[5] 王建軍等. 機械密封夾具設計手冊[M]. 第 3版. 北京：化學工業出版社, 2019: 142-146.
注：手冊第5 章分析了壓入齒放射狀布局（圖5）對密封圈應力分布的優化作用，印證本夾具12齒設計的科學性。
